Mit den Q.series X A128 SEB/PLUS und A127-2CV Modulen von Gantner, vertrieben durch AMC, lassen sich Messdaten aus dynamischen Spannungen bis ±1500 V und Strömen zuverlässig in digitale Systeme übertragen. Offene Schnittstellen wie EtherCAT, ProfiNet, Modbus, CAN und die GI.connectivity API ermöglichen eine direkte Anbindung an industrielle IoT-Plattformen. Durch galvanische Trennung, hohe Abtastraten und modulare Bauformen wird eine effiziente, skalierbare und sichere Integration in Automatisierungsumgebungen gewährleistet. Die Module passen in DIN-Schienen.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel

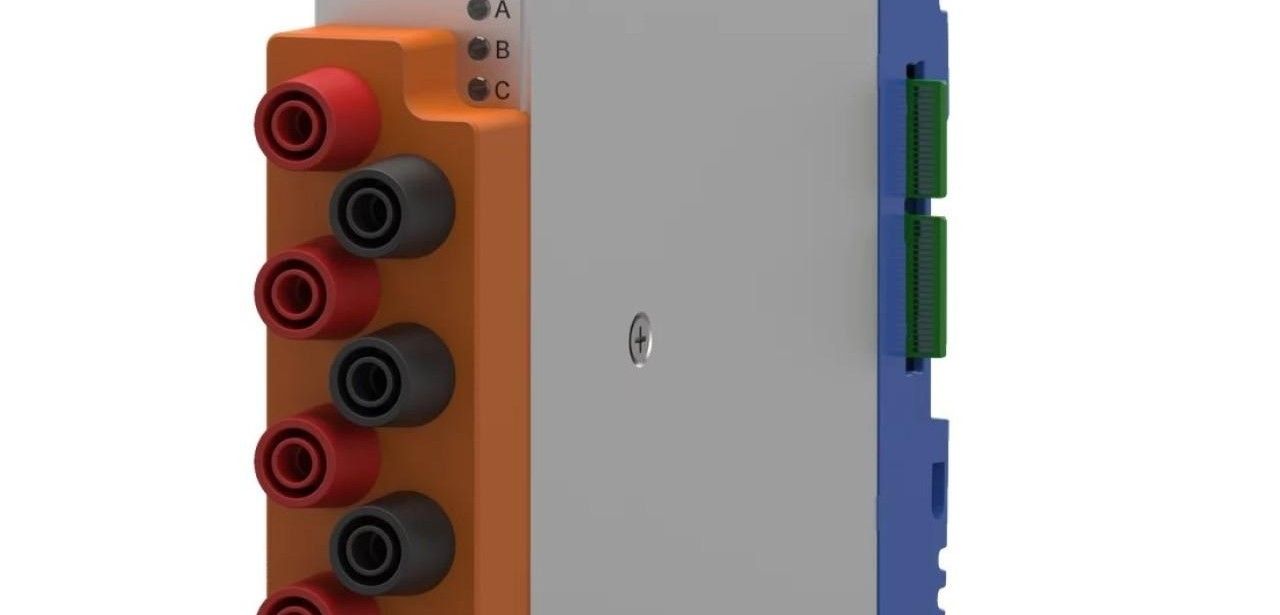

Vier galvanisch getrennte Eingangskanäle gewährleisten sichere Spannungsmessungen bis 1500?V

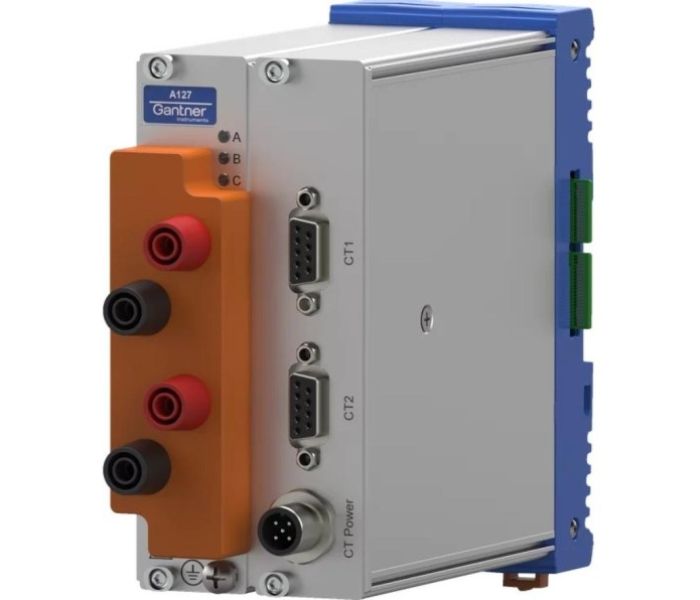

das Q.Serien X A127-2CV Modul (Foto: AMC – Analytik & Messtechnik GmbH Chemnitz)
Die Q.Series X A128 SEB und A128 PLUS Module verfügen über vier galvanisch getrennte Kanäle für Spannungsmessung von ±40 V bis ±1200 V (SEB) beziehungsweise ±100 V bis ±1500 V (PLUS). Die digitale Signalkonditionierung umfasst Filterung, Mittelwertbildung, Skalierung, Min-/Max-Speicherung, RMS-Berechnung Alarme ermöglicht Datenaufbereitung. Jeder Kanal nutzt einen 24-Bit-ADU bei 100 kHz Abtastrate. Die 1500 V Isolationsfestigkeit entspricht 600 V CAT III, 1000 V CAT II sowie 1500 V ohne CAT.
Galvanisch getrennte Eingänge und Ausgänge bieten Sicherheit 1000 Volt
Das Q.Serien X A127-2CV Modul fügt sich nahtlos in modulare DAQ-Systeme ein und bietet gleichzeitig umfangreiche Messfunktionen. Es verfügt über zwei galvanisch getrennte Hochspannungseingänge (±40 V bis ±1200 V) und zwei Stromkanäle (±200 mA bis ±800 mA). Eine präzise ±15 V Sensorspeisung mit ±0,2 V Genauigkeit versorgt externe Wandler. Die integrierte Signalkonditionierung umfasst digitales Filtern, Mittelwertbildung, Min-/Max-Speicherung, Effektivwertberechnung und Alarmfunktionen. Mit 24 Bit ADU, 100 kHz Abtastrate und vollständiger Isolation erfüllt es 1000 V CAT II und 600 V CAT III. Ideal für Automation.
Gleichlauf der Messsignale unter 0,1 µs für äußerst synchrone Messanwendungen
19 Zoll Q.raxx slimline A127 4CV System (Foto: AMC – Analytik & Messtechnik GmbH Chemnitz)
Das 19-Zoll Q.raxx slimline A127 4CV-System bietet vier hochspannungsfähige Eingangskanäle (±40 V bis ±1200 V) und vier Stromkanäle für Wandler von ±200 mA bis ±2000 mA. Eine bipolare ±15-V-Spannungsversorgung versorgt externe Sensoren. Jeder Kanal verfügt über einen 24-Bit-ADC mit 100 kHz Abtastrate, 20 kHz Bandbreite und schaltbaren digitalen Filtern. Die galvanische Kanaltrennung, ein Signalgleichlauf unter 0,1 µs und eine Messgenauigkeit von 0,01 % erlauben präzise Hochgeschwindigkeitsmessungen.
Universelle, nahtlose Bussystemunterstützung für Messanwendungen: EtherCAT, ProfiNet, Modbus, CAN
Das Q.series X Test- und Mess-System bietet Plug-and-Play-Konnektivität via EtherCAT, ProfiNet, Modbus und CAN und reduziert Integrationsaufwand auf Minimal. Die GI.connectivity API liefert umfangreiche Treiber und Protokollbibliotheken zur direkten Einbindung in C/C++, Java, Python oder MATLAB. Echtzeitfähige Kommunikationskanäle mit deterministischen Antwortzeiten ermöglichen präzise Steuerungs- und Regelungsaufgaben. Dank offener Schnittstellen lassen sich Messgeräte, Sensoren und Aktoren unkompliziert mit übergeordneten Leitsystemen, Cloud-Services und KI-gestützten Analyseplattformen vernetzen. Skalierbare Lizenzmodelle und Echtzeit-Debugging-Tools erleichtern Projektanforderungen.
Jetzt Termin vereinbaren: AMC-Beratung zu Q.series X und Systemintegration

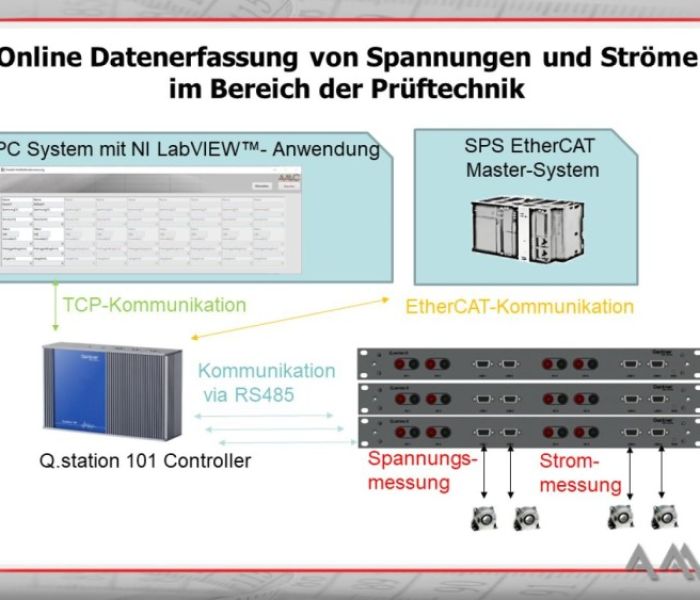

AnwendungsbeispielOnline Datenerfassung von HV-Spannungen (Foto: AMC – Analytik & Messtechnik GmbH Chemnitz)
Als offizieller Vertriebspartner von Gantner stellt AMC seinen Kunden kompetente Beratung und umfassenden Support zur Verfügung. Interessierte erhalten Unterstützung bei der Auswahl passender Q.series X Module, der nahtlosen Integration in bestehende Infrastrukturen, der Ausarbeitung individueller Messaufbauten sowie Schulung und Support. Über die E-Mail info@amc-systeme.de oder telefonisch unter 0371/38388-0 können Termine für technische Beratung und Projektplanung vereinbart werden. AMC gewährleistet eine durchgängige Betreuung von der Konzeptphase bis zur abschließenden Validierung.
Modulare Q.raxx slimline A127 4CV für kompakte, leistungsfähige Hochspannungsmessungen
Mit ihrer hohen Auflösung und schnellen Abtastrate sind die Gantner Q.series X A128-, A127- und Q.raxx slimline A127 4CV Module optimale Sensoriklösungen. Spannungsmessbereiche bis ±1500 V und Stromkanäle bis ±2000 mA bieten Flexibilität. Die umfassende galvanische Isolation sichert die Signale. Dank modularer Bauweise erfolgt die Installation in DIN-Schienen, 19-Zoll-Racks oder mobilen DAQ-Systemen mühelos. Offene Busschnittstellen wie EtherCAT, ProfiNet, Modbus, CAN sowie die GI.connectivity API ermöglichen umfassende IoT-Anbindung und Datenauswertung nahtlos.
